Съемник для извлечения втулки
.JPG)
.JPG)

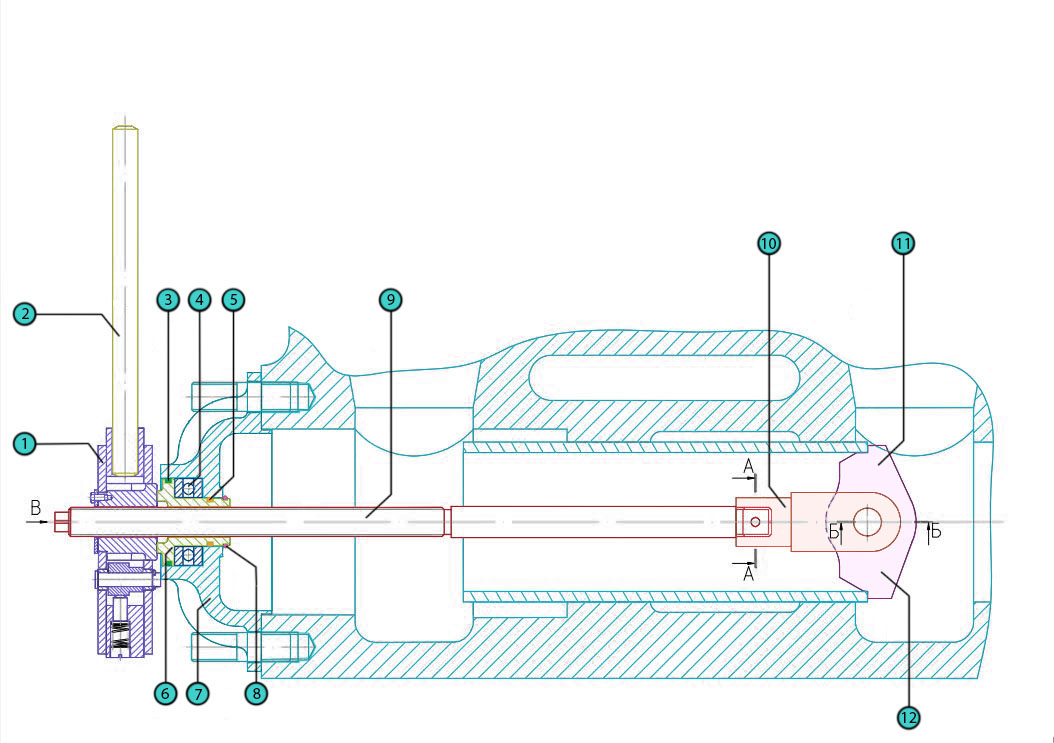

Съемник для извлечения втулки 14016.53.405-01
| № | Чертеж | Наименование |
|---|---|---|
| 1 | 14016.53.406-01 | Трещетка |
| 2 | 4066.53.391-01 | Труба |
| 3 | 94311001630 | Кольцо 115-125-58-2-2 ГОСТ9833-73 |
| 4 | 04616134865 | Подшипник 8314 ГОСТ6874-75 |
| 5 | 94311001240 | Кольцо 060-070-58-2-2 ГОСТ9833-73 |
| 6 | 14016.53.415-01 | Втулка |
| 7 | 14016.53.404-01 | Корпус |
| 8 | 14016.53.416-01 | Кольцо пружинное |
| 9 | 14016.53.411-01 | Винт |
| 10 | 14016.53.412-01 | Вилка |
| 11 | 14016.53.413-01 | Траверса |
| 12 | 14016.53.414-01 | Траверса |

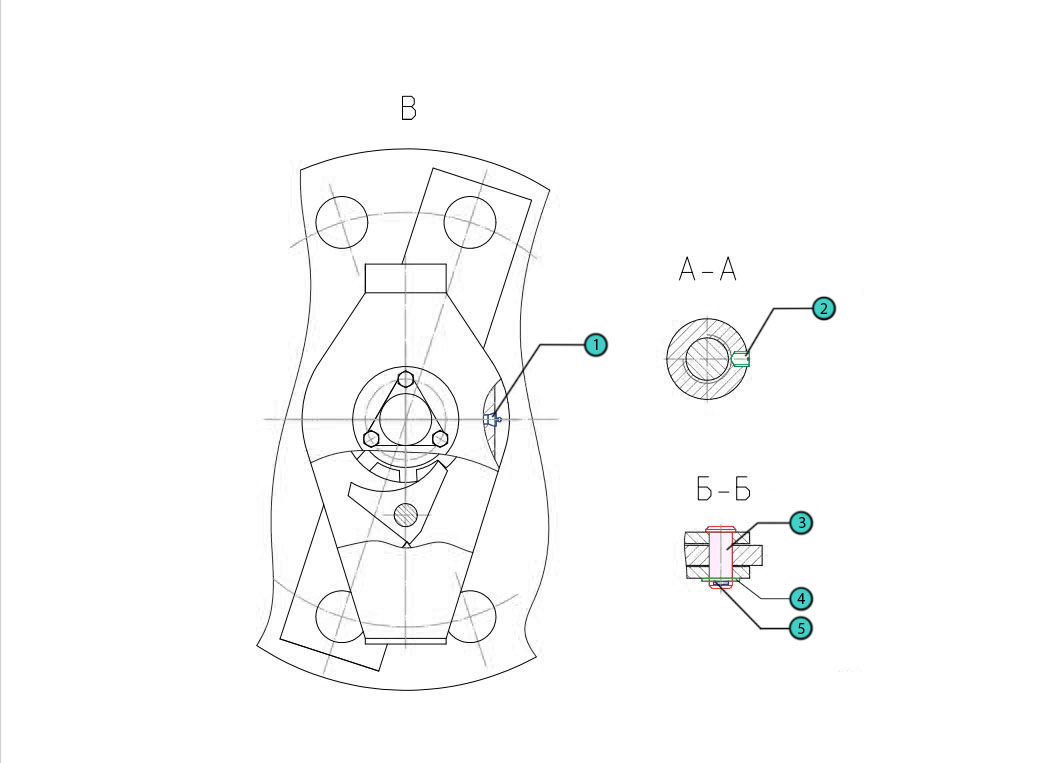

| Разрезы | ||
| 1 | 01259020301 | Тавотница ТРГ-3/8" ТУ 24-1-196-76 |
| 2 | 409614.006-07.016 | Винт М10-8gX16.14H.019 ГОСТ1476-93 |
| 3 | 401312.014-33.019 | Ось 40х100 Ц15ХР. ГОСТ 9650-80 |
| 4 | 409891.015-00.012 | Шайба А42.02.019 ГОСТ11371-78 |
| 5 | 409781.008-10.011 | Шплинт 6.3х50.019 ГОСТ397-79 |
