Блок гидравлический насоса УНБ-600(У8-6МА2)

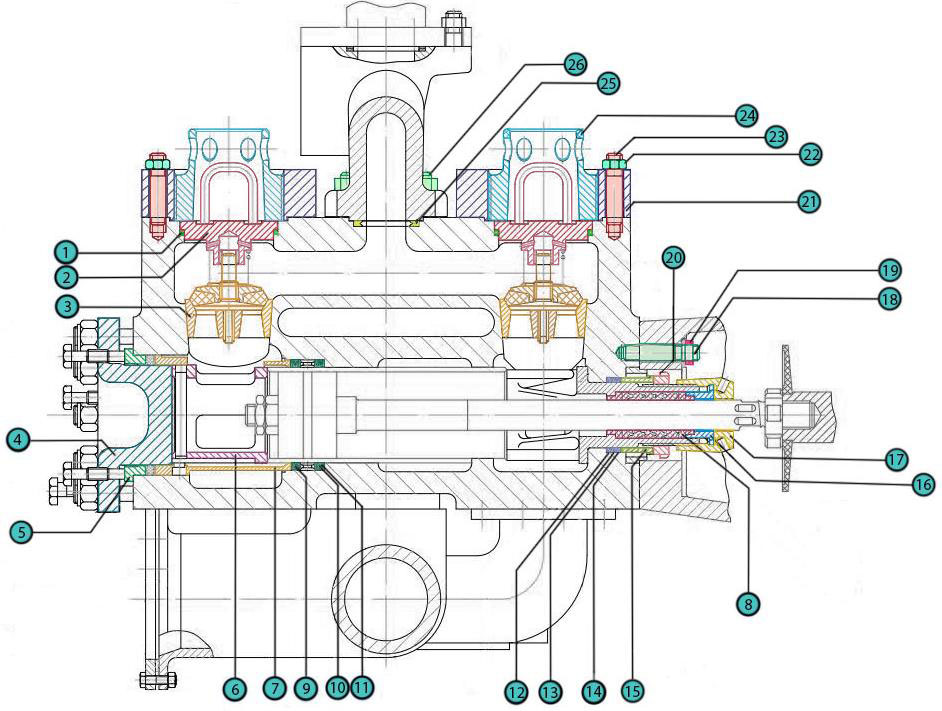

Блок гидравлический 14016.53.085-01
| № | Чертеж | Наименование |
|---|---|---|
| 1 | 4066.53.679 | Уплотнение |
| 2 | 14001.53.482-01 | Крышка |
| 3 | 14023.53.090-2 | Клапан |
| 4 | 4066.53.268 | Крышка цилиндра |
| 5 | 14001.53.522 | Втулка |
| 6 | 4066.53.556-2 | Стакан |
| 7 | 4066.53.558-2 | Втулка |
| 8 | 4066.53.540 | Уплотнение штока |
| 9 | 4066.53.586 | Кольцо |
| 10 | 4066.53.578 | Уплотнение |
| 11 | 4066.53.539-1 | Кольцо распорное |
| 12 | 4066.53.44 | Кольцо упорное |
| 13 | 4066.53.43 | Манжета |
| 14 | 4066.53.45 | Кольцо опорное |
| 15 | 4066.53.58 | Втулка |
| 16 | 4066.53.542-1 | Втулка |
| 17 | 4066.53.657-01 | Гайка нажимная |
| 18 | 14016.53.071-01 | Шпилька М36Х3 |
| 19 | 4045.53.815-01 | Гайка M36X3 |
| 20 | 14001.53.623-01 | Гайка |
| 21 | 4066.53.745 | Фланец |
| 22 | 4066.53.604-01 | Гайка М30 |
| 23 | 4066.53.603-01 | Шпилька М30 |
| 24 | 14016.53.247 | Винт |
| 25 | 4050.53.307 | Уплотнительная манжета |
| 26 | 4045.53.817-01 | Гайка М42Х3 |
